Техническое обслуживание газового котла Protherm Gepard (Panther)

Страница 3 — продолжение. Начало — на странице 2 и стр. 1

Производитель котлов предписывает проводить плановое техническое обслуживание оборудования ежегодно, перед началом отопительного сезона.

В РФ действуют «Правила пользования газом в части обеспечения безопасности при использовании и содержании внутридомового и внутриквартирного оборудования при предоставлении коммунальной услуги по газоснабжению», утверждены Постановлением Правительства РФ № 410 от 14.05.2013г.

В соответствии с действующими правилами, в целях обеспечения безопасности газоиспользующего оборудования, бытовые потребители должны заключать договор на техническое обслуживание со специализированной организацией.

В декабре 2016 года Кодекс РФ об административных правонарушениях был дополнен статьей 9.23, которая предусматривает наказание, в виде штрафа до 30 тыс. рублей для физических лиц, за нарушение правил обеспечения безопасного использования и содержания внутридомового и внутриквартирного газового оборудования.

Штрафы предусмотрены за:

  • уклонение от заключения обязательного договора о техобслуживании и ремонте газового оборудования в домах;
  • отказ в допуске представителя организации для выполнения техобслуживания;
  • уклонение от заключения договора о выполнении работ по диагностированию газового оборудования;
  • уклонение от замены газового оборудования;
  • действия, которые привели к аварии или возникновению непосредственной угрозы причинения вреда жизни и здоровью людей;
  • несвоевременное или некачественное выполнение работ по техобслуживанию и ремонту внутридомового или внутриквартирного газового оборудования.

Домашним мастерам проводить работы на газовом тракте котла не советую.

Домашний мастер при необходимости может сделать некоторые простые работы, которые  рекомендуется выполнять при техническом обслуживании котла.

Проверьте исправность и правильность работы:

Датчика расхода ГВС (горячей воды). Открывают строку d.36 сервисного меню, в которой отображаются показания этого датчика. Открывают кран разбора горячей воды и, заполняя водой сосуд известной емкости, засекают время его наполнения. Проверяют правильность измерения датчиком скорости расхода л/мин. Затем проверяют включение горелки котла на подогрев ГВС при расходе 1,5 л/мин.

Электрода ионизации системы контроля  пламени. Открывают строку d.44 сервисного меню, в которой отображается параметр качества ионизации. При горении газа в горелке ионизация считается хорошей, если параметр качества менее 300 единиц, и посредственной, если величина параметра находится в диапазоне 300 — 1000 единиц. Если параметр более 1000 единиц и/или показания сильно колеблются, то работа системы контроля пламени неудовлетворительная и требует срочного ремонта, например, очистки электрода. Электрод ионизации расположен на горелке справа.

Правильность подключения котла к электросети. Котел Protherm Gepard (Panther) должен подключаться к электросети через штепсельную розетку с заземляющим контактом, которая исключает ошибку подключения “ноль-фаза”.  Фаза электросети сети должна обязательно соединяться с фазным проводом котла. Чтобы не перепутать, на вилке и розетке определите и обозначьте цветом фазные контакты. Котел запрещается подключать к штепсельной розетке без заземляющего проводника. Не выполнение этих правил может нарушить работу ионизационного электрода контроля пламени.

Расширительного бака (встроенного в котел и внешнего, если он есть). Давление воды в системе отопления в нагретом состоянии должно быть больше давления в холодном на 0,5 Бар. , не более. Показания манометра на дисплее фиксируют в период, когда циркуляционный насос не работает. Если разница давлений больше, то необходимо проверить исправность или отрегулировать давление воздуха в расширительном баке.

Читайте подробнее: «Настройка давления в системе отопления с мембранным расширительным баком«

Проверяйте величину динамического давления газа на входе в газовый клапан. Способ измерения и допустимый диапазон величины давления смотрите выше, в настройках газового клапана SIT.  Давление газа в газовой сети, к которой подключен котел, со временем по разным причинам может меняться. Например, в результате подключения к газовой сети новых потребителей, а также в сильные морозы из-за большого потребления газа давление в сети может недопустимо снижаться. Котел по этой причине останавливается или уменьшается его мощность. Если величина давления выходит за пределы допустимого диапазона, то необходимо требовать от газовой службы устранения недостатков.

Проверяйте наличие естественной тяги в канале вентиляции ежегодно. Помещение, в котором установлен газовый котел, обязательно должно иметь отдельный канал естественной вентиляции.

Профилактическую чистку дымохода, канала подачи воздуха к котлу и канала вентиляции помещения делают каждые пять лет.

Чистка газового котла

Проводите регулярную чистку щеткой, пылесосом поверхностей в камере сгорания — газовой горелки и первичного теплообменника.

Чистка первичного теплообменника газового котла от сажи

Для чистки первичного теплообменника его лучше снять с котла:

  1. Отключите и опорожните котел.
  2. Вскройте переднюю облицовку камеры сгорания.
  3. Откиньте блок электроники и защитите его от воды.
  4. Снимите скобы — зажимы на трубе подающей и обратной линии (1).
  5. Рассоедините верхнюю трубу подающей и обратной линии (2).
  6. Извлеките теплообменник (3) вперед.
  7. Очистите ребра теплообменника от продуктов сгорания, используя жесткую щетку и пылесос.
  8. Установите теплообменник на место.
  9. Соедините трубы подающей и обратной линии (2).
  10. Закрепите скобы на трубе подающей и обратной линии (1).
  11. Закройте крышкой камеру сгорания, установите на место блок электроники.

Поверхность газовой горелки очищают от продуктов сгорания на месте, не снимая с котла. Для чистки используют жесткую щетку и пылесос.

вентилятор газового котла Protherm Gepard (Panther)
Для снятия вентилятора необходимо отвернуть всего один винт

Снимайте с котла вентилятор через каждые 3-5 лет, очищайте крыльчатку и другие поверхности от грязи, смазывайте подшипники несколькими каплями масла. Не ждите, когда шум от вентилятора станет невыносимым. Обращайте внимание на состояние прокладки между вентилятором и дымоходом.

циркуляционный насос газового котла Protherm Gepard (Panther)При длительных простоях котла ротор циркуляционного насоса иногда «закисает» из-за отложений, и насос не может запуститься при включении котла в работу. Перед включением котла после длительного простоя обязательно проверните ротор насоса принудительно с помощью отвертки. Место расположения ротора насоса на корпусе обозначено желтым цветом.

Чистка вторичного теплообменника ГВС от накипи

Известно, что при нагревании воды в теплообменнике ГВС происходит отложение солей жесткости. Чтобы уменьшить или даже предотвратить отложение солей, рекомендуется снижать температуру горячей воды до уровня, при котором не требуется в водоразборных кранах подмешивать холодную воду.

В зависимости от степени жесткости водопроводной воды, и температуры её нагрева, очистку теплообменника от накипи приходится производить с периодичностью 1 — 5 лет.

Вторичный теплообменник ГВС газового котла Protherm Gepard (Panther) - Снять и чистка от накипи
Для снятия вторичного теплообменника ГВС необходимо отвернуть два винта — показаны красными стрелками и снять обе крепежных шины (внизу рисунка). Датчик расхода (протока) горячей воды ГВС показан зеленой стрелкой.

Корпус пластинчатого теплообменника прижат крепежными шинами к основанию. После того, как шины сняты, потяните теплообменник вверх и достаньте его.

Перед снятием теплообменника необходимо освободить котел от воды. Для этого закрывают краны на входе в котел труб отопления (прямая и обратная). Закрывают кран на входе холодной воды и отсоединяют тубу холодной воды от котла. Через открытый патрубок холодной воды из котла будет сливаться вода. Открывают водоразборные краны горячей воды для полного освобождения от воды тракта ГВС. Открывают сливной вентиль на котле справа под насосом.

При обратной установке проверяют правильность расположения теплообменника — надписи маркировки на его боковой стенке должны смотреть вперед.

Фильтр теплообменника ГВС газового котла Protherm Gepard (Panther)
Почистите фильтр во входном патрубке теплообменника слева, ближе к задней стенке. 1 — прокладка; 2 — фильтр;

Перед установкой теплообменника на место не забудьте почистить фильтр, поз.2, который стоит во входном патрубке теплообменника со стороны отопительного контура (слева, ближе к задней стенке). Рекомендуется каждый раз при установке менять прокладки между теплообменником и основанием, поз.1.

Для освобождения от накипи в домашних условиях, снятый теплообменник помещают в емкость с раствором, например, 20-30% лимонной кислоты (200-300г/л). Раствор нагревают до температуры кипения и выдерживают теплообменник при такой температуре в течение примерно 1 часа. Затем его промывают под струей воды из крана.

Можно также использовать имеющиеся в продаже специальные растворы для освобождения от накипи бытовых стиральных и посудомоечных машин.

Домашняя очистка подойдет теплообменникам, которые еще не сильно закипели. Выгодно не затягивать с очисткой.

Лучшее качество очистки можно получить, если заказать работу специалистам. Они используют специальное оборудование и растворы. Очищающий раствор под давлением циркулирует в теплообменнике, растворяя и вымывая загрязнения.

Специалисты часто применяют оборудование, которое не требует снятия теплообменника с котла. Очистительная установка присоединяется к входным патрубкам котла. В этом варианте происходит чистка всех каналов котла, по которым циркулирует раствор.

Газовый котел не греет воду ГВС

Датчик расхода протока воды газового котла Protherm Gepard (Panther)
Датчик расхода (протока) воды газового котла Protherm Gepard (Panther)

Датчик расхода (протока) воды ГВС представляет из себя вращающуюся турбинку с лопастями, скорость вращения которой зависит от интенсивности протока воды. Из опыта эксплуатации газовых котлов Protherm Gepard (Panther) известно, что частой причиной отказа функции подогрева воды ГВС в этих котлах является остановка турбинки из-за попадания в неё посторонних частиц. Хотя турбинка защищена от засорения сетчатым фильтром, но он не всегда справляется со своей задачей.

Если при открытии крана разбора горячей воды, горелка котла не зажигается, а из крана течет холодная вода, то проверяют исправность датчика расхода ГВС. Необходимо вызвать строку d.36 сервисного меню, в которой отображаются показания датчика расхода. Если при открытом кране разбора горячей воды показания расхода в строке d.36 равны или близки нулю, то делаем вывод о том, что датчик расхода не работает.

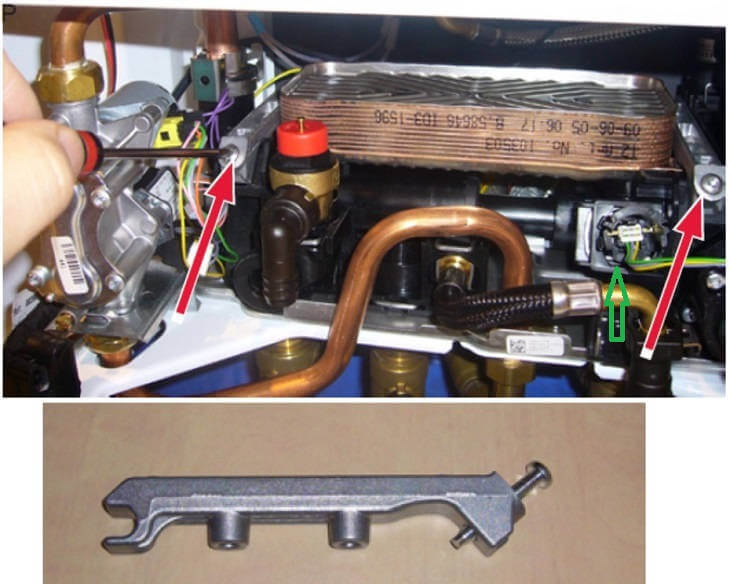

Расположение датчика расхода воды обозначено зеленой стрелкой на рисунке выше.

Датчик расхода воды снимают, потянув влево фиксирующую стальную скобу. Сняв скобу, необходимо потянуть датчик на себя и вытащить его из гнезда. Перед снятием датчика необходимо слить воду из тракта ГВС котла, как описано выше.

Для исключения отказов в работе датчика расхода, рекомендуется подавать воду на котел через дополнительно установленный перед котлом фильтр водопроводной воды.

Еще один способ сократить расход газа на отопление

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем или ночью — температура наружного воздуха даже в течении суток часто меняется на добрый десяток градусов. Дом, то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно меняются на разную величину. Чтобы не заморачиваться со всей этой чехардой, хозяин дома вручную устанавливает на котле температуру нагрева отопительной воды  побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с удивлением смотрит на цифры в счете за газ и чешет репу. Почитайте комментарии к статье — там много таких «хозяев».

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

Комнатный термостат экономит газ

Для автоматического управления температурой в отапливаемом помещении производители рекомендуют подключать к газовому котлу комнатный терморегулятор — термостат.

Комнатный термостат постоянно поддерживает комфортную температуру в помещении с более высокой точностью.  При ручном управлении диапазон колебаний температуры получается больше и отклонения чаще бывают в сторону более высокой температуры. Каждый лишний градус в помещении приводит к увеличению расхода газа на отопление. Кроме того, с помощью термостата можно запрограммировать автоматическое уменьшение температуры в доме в отдельные периоды (ночью …). Отказ от ручного управления температурой отопления и установка автоматического регулятора для поддержания необходимой температуры в помещении, позволит заметно сократить расход газа на отопление

Кроме того, для изменения настроек котла хозяину не надо бегать в котельную. Пользовательские настройки котла можно менять прямо в доме, на терморегуляторе.

Комнатный термостат экономит электроэнергию

При работе котла без комнатного термостата циркуляционный насос работает постоянно, расходуя электроэнергию. Комнатный термостат управляет не только газовой горелкой, но и циркуляционным насосом. Циркуляционный насос под управлением комнатного термостата работает с перерывами, что экономит электроэнергию.

Выбор комнатного терморегулятора — термостата для газового котла Protherm Gepard (Panther)

Комнатный термостат, установленный в помещении, измеряет текущую температуру воздуха и, в случае отклонения температуры от установленного в настройках значения, посылает на котел управляющий сигнал.

Комнатный термостат, который управляет работой котла, устанавливают в одном из помещений дома. Радиаторы в помещении, в котором установлен термостат, не должны иметь вентилей, регулирующих расход теплоносителя. В других комнатах  на каждом радиаторе необходимо установить термостатический вентиль, который регулирует расход теплоносителя через радиатор в зависимости от температуры в этом помещении.

В системах отопления с теплыми полами и радиаторами система автоматического управления температурой воздуха более сложная.

Читайте: «Автоматическое управление температурой воздуха в доме с теплым полом и радиаторами»

Сигнал от термостата на котел может идти по проводам, а может и по беспроводной радиосвязи. В последнем варианте на котле устанавливают блок приема радиосигнала от беспроводного термостата.

Рекомендуется для управления котлами Protherm использовать терморегуляторы этой же торговой марки. Производитель котлов торговой марки Protherm выпускает несколько модификаций комнатных терморегуляторов для своих газовых котлов.

Двухпозиционные терморегуляторы — термостаты

Комнатный терморегулятор - термостат Protherm Exabasic для газового котла
Электромеханический двухпозиционный комнатный термостат Protherm Exabasic для газового котла — простой, дешевый, но колебания температуры в отапливаемом помещении будут значительны — около  2-3оС.
Комнатный термостат Protherm Exacontrol для газового котла
Электронный двухпозиционный комнатный термостат Protherm Exacontrol обеспечивает более высокую точность и стабильность поддержания температуры в помещении, имеет функцию защиты системы отопления от замерзания. На дисплей выводится текущая температура в помещении.
Комнатный терморегулятор - термостат Protherm Thermolink S для газового котла
Электронный двухпозиционный программируемый комнатный терморегулятор — термостат Protherm Thermolink S

Thermolink S — электронный двухпозиционный программируемый регулятор, отличается от предыдущих моделей тем, что позволяет выполнить настройку температуры по одной недельной программе с возможностью комбинаций из трех разных временных интервалов (утро, день, вечер).

Недельная программа отопления комнатного терморегулятора газового котла

Кроме того, есть возможность установить один из трех температурных режимов:  «Комфорт», «Эко» (эконом) или режим «Отпуск».

Регулятор Thermolink S поддерживает функцию защиты системы отопления от замерзания при снижении температуры помещения до 3°С.

На дисплее отображаются текущее значение температуры в помещении, а также время и день недели.

Особенности работы котла с двухпозиционным термостатом

Двухпозиционные термостаты имеют на выходе реле с контактами. Контакты могут находиться в одном из двух положений: замкнутом или разомкнутом. Соединенные с котлом, замкнутые контакты термостата включают режим отопления котла. При размыкании контактов — режим отопления выключается. Котел работает циклами — включен/выключен. Каких либо изменений в настройках режима отопления на самом котле не происходит.

Цикличность работы котла под управлением двухпозиционного комнатного термостата может скрыть тактование котла, которое происходит по причине значительного несоответствия мощностей котла и отопительных приборов (о тактовании читайте начало статьи).

Многие даже утверждают, что тактование котла можно устранить не регулировкой газового клапана, а установкой комнатного термостата.

Однако, если мощность котла значительно превышает мощность отопительных приборов, то частота циклов работы котла с двухпозиционным термостатом увеличивается. Котел чаще включается и отключается. Кроме того, расширяется диапазон колебаний температуры в помещении.

Правильная настройка мощности газового котла необходима и при работе котла под управлением комнатного терморегулятора.

Чувствительность электронного двухпозиционного комнатного термостата 0,5 оС. Термостат переключает контакты при изменении температуры воздуха в помещении на полградуса.

Интерфейсные регуляторы температуры котла

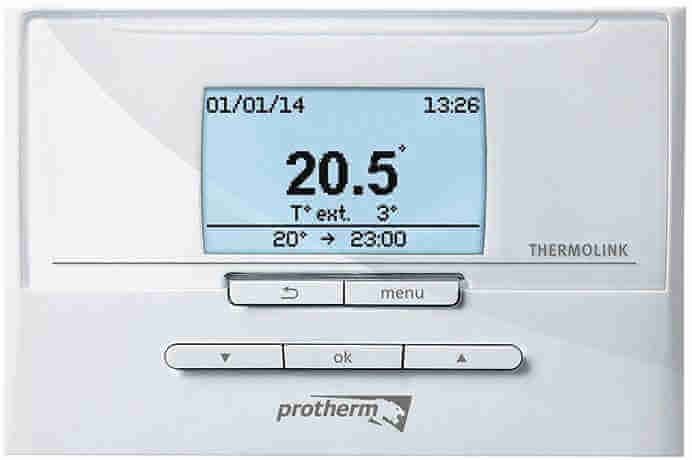

Программируемый терморегулятор Protherm Thermolink P

Комнатный терморегулятор Protherm Thermolink P (eBus) для газового котла Protherm Gepard (Panther)
Комнатный программируемый терморегулятор Protherm Thermolink P с интерфейсом (eBus) для газового котла Protherm Gepard (Panther)

Программируемый терморегулятор Protherm Thermolink P позволяет выполнить настройку температуры по одной недельной программе с возможностью комбинаций из 3 разных временных интервалов (утро, день, вечер).

Есть возможность установить один из трех температурных режимов отопления:  «Комфорт», «Эко» или режим «Отпуск». Имеется возможность настройки температуры горячей воды.

Терморегулятор  Thermolink P поддерживает функцию защиты системы отопления от замерзания при снижении температуры помещения до 3°С.

На дисплее отображаются текущие значения температуры в помещении, а также времени и дня недели.

Интерфейсный регулятор Thermolink RC является модификацией Thermolink P с аналогичными свойствами и параметрами, однако с беспроводным подсоединением к котлу.

Отличие интерфейсного Thermolink P от двухпозиционного Thermolink S

Комнатный регулятор температуры Thermolink P связан с котлом через интерфейс коммуникационной шины eBus. По этой шине происходит обмен данными между микропроцессорами терморегулятора и котла. Терморегулятор имеет возможность изменять настройки котла.

Двухпозиционный термостат Thermolink S поддерживает необходимую температуру в помещении за счет того, что в определенный момент включает и отключает котел.

Терморегулятор Protherm Thermolink P с интерфейсом (eBus) обеспечивает регулирование температуры в помещении за счет изменения настроек котла — меняется мощность горелки котла и температура теплоносителя. Котел работает постоянно, а не циклами.

Кроме того, для изменения настроек котла хозяину не надо бегать в котельную. Пользовательские настройки котла можно менять прямо на терморегуляторе. Например, настроить температуру горячей воды. Коды автоматической диагностики котла также отображаются на дисплее терморегулятора.

Интерфейсный регулятор может работать совместно с подключаемым к нему датчиком наружной температуры воздуха.

Погодное регулирование температуры

Все строительные конструкции дома обладают свойством тепловой инерциии. Например, при изменении температуры воздуха на улице наружные стены медленно нагреваются и не сразу остывают. То есть, изменение наружной температуры приводит к изменению температуры внутри помещения с некоторым опозданием.

При регулировке с помощью комнатного термостата, температура теплоносителя в системе не будет изменяться до момента, пока она не начнет, например, повышаться в помещении из-за потепления на улице. Только после этого температура теплоносителя начнет снижаться, но, из — за тепловой инерции стен, радиаторов и других конструкций, выделение тепла продолжится еще некоторое время, и температура в помещении все это время будет расти.

По этой причине, точность поддержания температуры в помещении с помощью комнатного термостата будет не очень высокой. Диапазон колебаний температуры в доме будет больше величины, которая задана настройкой гистерезиса термостата.

Если температуру теплоносителя изменять одновременно с колебаниями наружной температуры, то точность регулирования температуры воздуха в помещении можно увеличить, что повысит комфорт и сократит расход энергии на отопление.

Погодное управление температурой воздуха в помещении можно выполнить одним из трех способов:

  1. Подключением к котлу только датчика температуры наружного воздуха, без подключения комнатного термостата.
  2. Подключением к котлу датчика температуры и двухпозиционного термостата.
  3. Присоединением датчика температуры к комнатному термостату, если его конструкцией предусмотрена такая возможность.

Наилучшей стабильности температуры, а значит комфорта и экономии энергии, можно добиться, если использовать третий способ погодного регулирования.

Первый вариант, с присоединением к котлу только датчика наружной температуры, обеспечивает минимум затрат — не требуется покупка термостата.

Подключение к котлу датчика наружной температуры и двухпозиционного термостата является оптимальным вариантом погодного регулирования. Котел с датчиком  наружной температуры будет реагировать на изменение погодных условий, а комнатный термостат корректировать температуру теплоносителя, в зависимости от температуры воздуха в помещении. Дело в том, что температура в помещении зависит не только от тепла, которое поступает от системы отопления. Температура в доме меняется если, например, открыта форточка или в окно светит солнце, работают электробытовые приборы или в помещении много людей. На все это и будет реагировать комнатный термостат, корректируя температуру в системе отопления.

Датчик температуры наружного воздуха газового котла Протерм

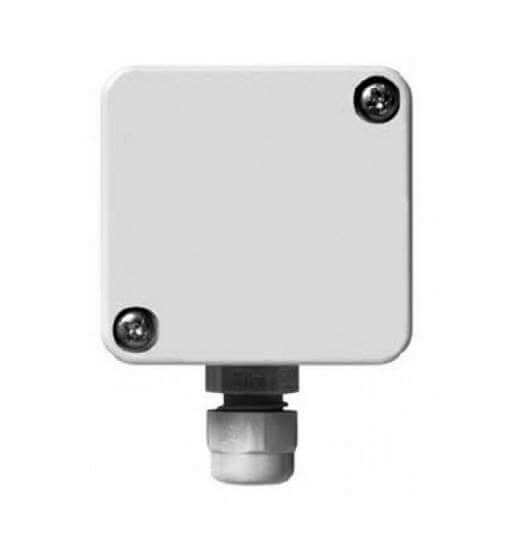

Датчик температуры наружного воздуха газового котла Protherm

Для котлов Пантера, Гепард завод выпускает датчик наружной температуры типа NTC с кодом S010075. Датчик имеет сопротивление 10 кОм при 25 оС. Датчик размещают снаружи, на защищенном от солнца фасаде дома. Датчик устанавливают на кронштейне, на некотором удалении от стены, чтобы температура стены не влияла на датчик. С котлом датчик соединяют двухжильным медным проводом сечением не менее 0,75 мм2.

Есть опыт применения, в качестве датчика наружной температуры, NTC термистора B57045K0103K000 фирмы Epcos. Купить можно в интернет магазине. Для защиты от атмосферных воздействий термистор помещают в подходящую коробку. Стоимость такого самодельного датчика с термистором значительно ниже, чем заводского датчика.

Настройка погодного регулирования на котле

Чтобы температура в доме оставалась постоянной, температура отопительной воды в системе, при изменении наружной температуры, должна меняться по определенному закону. Эта закономерность определяется величиной и характером теплопотерь здания, а также параметрами системы отопления.

Зависимость температуры отопительной воды от температуры на улице на графике изображается отопительной кривой. Для каждого здания наклон отопительной кривой сугубо индивидуален.

Отопительные кривые погодного регулирования датчика наружной температуры газового котла Протерм
Отопительные кривые для некоторых значений параметра в строке d.43 сервисного меню.

Для работы с датчиком наружной температуры, подключенным к котлу, отопительную кривую для дома выбирают за два шага.

Шаг 1. В строке d.43 сервисного меню выбирают параметр, который задает наклон отопительной кривой (на графике выше). Заводская настройка параметра =1.2. Выбирают параметр, который соответствует отопительной кривой, проходящей через известную точку пересечения на графике температуры отопительной воды  и наружной температуры. Эти температуры (эту точку) определяют расчетом. Часто расчеты не делают и эта точка заранее не известна.

Обычно, параметр наклона отопительной кривой в строке d.43 подбирают опытным путем. Оставляют заводскую настройку параметра в строке d.43 и наблюдают, в какую сторону меняется температура в помещении при колебаниях наружной температуры. Если при понижении температуры на улице, температура в помещении увеличивается, то необходимо уменьшить наклон отопительной кривой, т.е. уменьшить значение параметра в строке d.43, и наоборот. Задача — подобрать такое значение параметра, при котором изменение наружной температуры не будет приводить к колебаниям температуры в доме. На этом шаге главное, это добиться стабильности температуры в помещении, не обращая внимания на абсолютную величину этой температуры.

Шаг 2. В строке d.45 сервисного меню выбирают базовую температуру отопительной кривой в диапазоне 15 — 25 оС. Заводская настройка параметра =20. Параметр в строке d.45 задает абсолютную величину температуры в помещении. Если после выбора наклона отопительной кривой на шаге 1, температура в помещении стабильна, но мала, то параметр температуры в строке d.45 увеличивают, и наоборот. В этом случае отопительная кривая на графике поднимается или опускается, но её наклон не меняется.

Если в сервисном меню вызвать строку d.47 , то на экране дисплея отобразится температура, которая измеряется с помощью датчика наружной температуры.

Подключение термостата и датчика температуры наружного воздуха к котлу

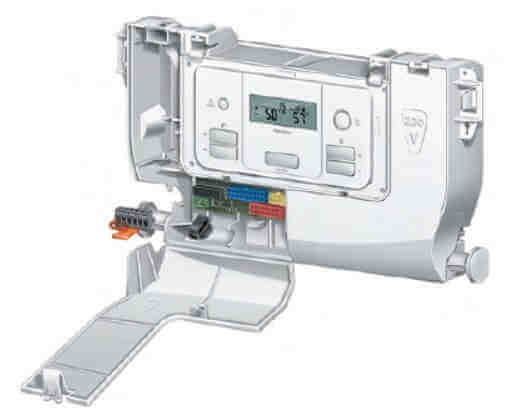

Двухконтурный газовый котел Protherm Gepard (Panther - Пантера) - отсек для подключения комнатного термостата
Провода от комнатного терморегулятора — термостата присоединяют к колодке клемника обозначенного, как Х17 (на рис. черного цвета слева ) в отсеке 24 V панели управления газового котла Protherm Gepard (Panther).

присоединение комнатного термостата к газовому котлу Protherm Gepard (Panther)Провода от двухпозиционного термостата подключают на колодке к клеммам RT, вместо перемычки.

Провода от интерфейсного терморегулятора Thermolink P присоединяют к этой же колодке, но к клеммам с обозначением «e-Bus». Перемычку между клеммами RT оставляют на месте.

К клеммам Toext можно подключить датчик температуры наружного воздуха.

Подключение к котлу двухпозиционного беспроводного термостата — видео

Беспроводной комнатный термостат состоит из двух блоков.

Исполнительный блок устанавливают вблизи котла и присоединяют к котлу проводами, к тем же клеммам, что и обычный проводной терморегулятор.  Для электропитания исполнительного блока его еще подключают к электросети 220 вольт.

Измерительный (управляющий) блок с дисплеем монтируют на стене отапливаемого помещения. Сигнал от измерительного блока идет к исполнительному блоку по радиоканалу.
