Трехслойные теплоэффективные блоки

Теплоэффективные блоки — это сравнительно новый материал для строительства стен дома. Блоки выполняются трехслойными — наружный и внутренний слои блока из мелкозернистого или легкого бетонов. Средний слой — термовкладыш из пенополистирола. Точность размеров блока и отклонение от плоскости граней должны находится в пределах +-1 мм.

Конструктивная целостность блоков достигается в процессе изготовления двумя способами, Рис.1 :

Конструкция теплоблока
Рис.1. Конструкция теплоблока

Вариант 1: За счет связи бетонных и теплоизолирующих слоёв зацеплением «паз-шип», выполняемого в термовкладыше.

Вариант 2: За счет связи бетонных и теплоизолирующих слоёв пластиковыми анкерами. Этот вариант используется чаще всего.

EPS — вспененный, XPS — экструдированный пенополистирол.

Блоки могут иметь ширину 300 мм и 400 мм. Блоки различаются толщинами внутреннего (несущего) бетонного слоя и слоя утеплителя.

Рекомендуемые варианты толщины слоев  блоков несущих стен приведены на Рис.2.

Размеры теплоблока
Рис.2. Размеры теплоблока

Блоки предназначены для применения в качестве несущих и ненесущих элементов однослойной лицевой кладки в наружных стенах отапливаемых зданий с сухим, нормальным и влажным режимом эксплуатации.

Выпускаются теплоэффективные блоки с различной конфигурацией и типоразмерами, основные формы на Рис.3.:

Конфигурация теплоблоков

Размеры кладки подгоняют под типоразмер блоков, что позволяет избежать резки и подгонки блоков и обеспечить непрерывность теплового контура стен. Стена собирается из блоков как конструктор «Лего». Каждый типоразмер блока кладется на своё заранее определенное место.

Наружный слой может иметь декоративную лицевую поверхность различной фактуры. Окраска лицевой поверхности может производиться при изготовлении блока, путем пигментации бетонной смеси.

Блоки по пределу прочности при сжатии по сечению «брутто» подразделяют на марки: М35, М50, М75. За марку «М» трехслойного теплоэффективного блока по прочности при сжатии, МПа (кгс/см2) принимается средний предел прочности при осевом сжатии блока с передачей нагрузки на площадь «брутто», на все три слоя, без вычета слоя теплоизоляции. При этом, наружный и внутренний бетонные слои обычно имеют бОльшую марку, класс прочности, чем блок в целом. То есть, следует различать марку блока и марку, класс бетона в слоях блока.

Марка бетона блоков по морозостойкость: F50, F75, F100.

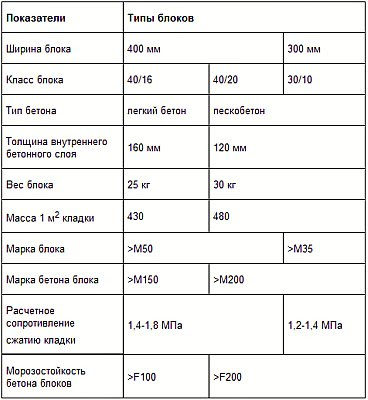

Физико-механические характеристики теплоэффективных блоков для несущих стен, Рис.4:

Свойства теплоблока

Регулирование теплофизических показателей стен из многослойных блоков производится путем изменения толщины и вида эффективного утеплителя.

Увеличение толщины утеплителя ведет к уменьшению толщины бетонного слоя и, следовательно, несущей способности стены. Обеспечение прочности, устойчивость стен дома является главным условием применения теплоблоков, не забывайте об этом.

Расчет сопротивления теплопередаче стены из блоков производится как обычно, например, так, как описано в статье «Расчет сопротивления теплопередаче стены».

Коэффициент теплотехнической однородности кладки на клею из многослойных блоков при испытаниях составил r=0,92.

Применение в качестве гибких связей металлической арматуры недопустимо в связи с резким снижением теплотехнических показателей блоков. При сравнительных испытаниях фрагментов кладки, кладка блоков, где в качестве межслойных связей использовалась металлическая арматура имел теплотехнические характеристики в 3,12 раза хуже.

Широкую известность получили теплоэффективные блоки торговых марок «Теплоблок», «Теплостен», «Полиблок», «Кремнегранит». Отличие продукции этих марок обусловлено особенностями применяемого оборудования и непринципиальными изменениями конструкции блоков.

При изготовлении блоков широко используется керамзитобетон. Производятся блоки с утеплителем из минераловатного утеплителя и пеностекла, а также блоки с системой сопряжения «шип-паз», с бороздами для закладки арматуры. Форма блоков системы «Теплостен» имеет небольшую конусность.

Система блоков «Кремнегранит» имеет лицевой слой из кремнегранита.

Для изготовления блоков не требуется сложного оборудования. Блоки производят много мелких производителей. Качество блоков в их исполнении может очень сильно отличаться от требуемого техническими условиями.

При выборе производителя, продавца блоков, кроме цены, следует обратить внимание на:

  • должна предлагаться к продаже вся линейка конфигураций и типоразмеров блоков;
  • проверьте стабильность размеров блоков, особенно по высоте;
  • соответствие фактических физико-механических характеристик требованиям технических условий (ТУ) и проекту строящегося дома. У ответственного производителя, согласно ТУ блоки должны быть на поддонах, упакованы пленкой. К каждой упаковке блоков прилагается документ о качестве с указанием основных характеристик, с подписью и штампом ответственного лица производителя. Потребитель имеет право проводить контрольную проверку соответствия показателей качества блоков, указанных в заказе, требованиям ТУ.

Для примера, прочитайте «Технические условия на блоки трехслойные стеновые строительной системы «Полиблок»» Для скачивания документа перейдите по ссылке, слева вверху выберите меню «Файл» > «Загрузить».

Преимущества, достоинства теплоблоков

В сравнении с трехслойными каменными или кирпичными стенами использование теплоблоков имеет следующие преимущества :
1. Ускорение строительства стены — за один прием привозятся на объект, разгружаются и укладываются все три слоя стены: несущий, теплоизолирующий и облицовочный.

2. Плотная конструкция слоев в блоке с герметичной бетонной оболочкой увеличивает долговечность утеплителя, следовательно, и долговечность стен. Утеплитель лучше защищен от проникновения огня. более устойчив по отношению к пожару.

3. С инженерной точки зрения кладка из плотно соединенных слоев блоков увеличивает несущую способность кладки. В кладке из отдельных слоев учитывается только несущая способность внутреннего слоя стены, а в кладке теплоблоков — всех слоев. Толщина внутреннего слоя в кладке из теплоблоков может быть меньше, чем в стене из отдельных слоев.

Смотрите: из этого видео Вы узнаете о всех плюсах и минусах трехслойного теплоэффективного теплоблока:
